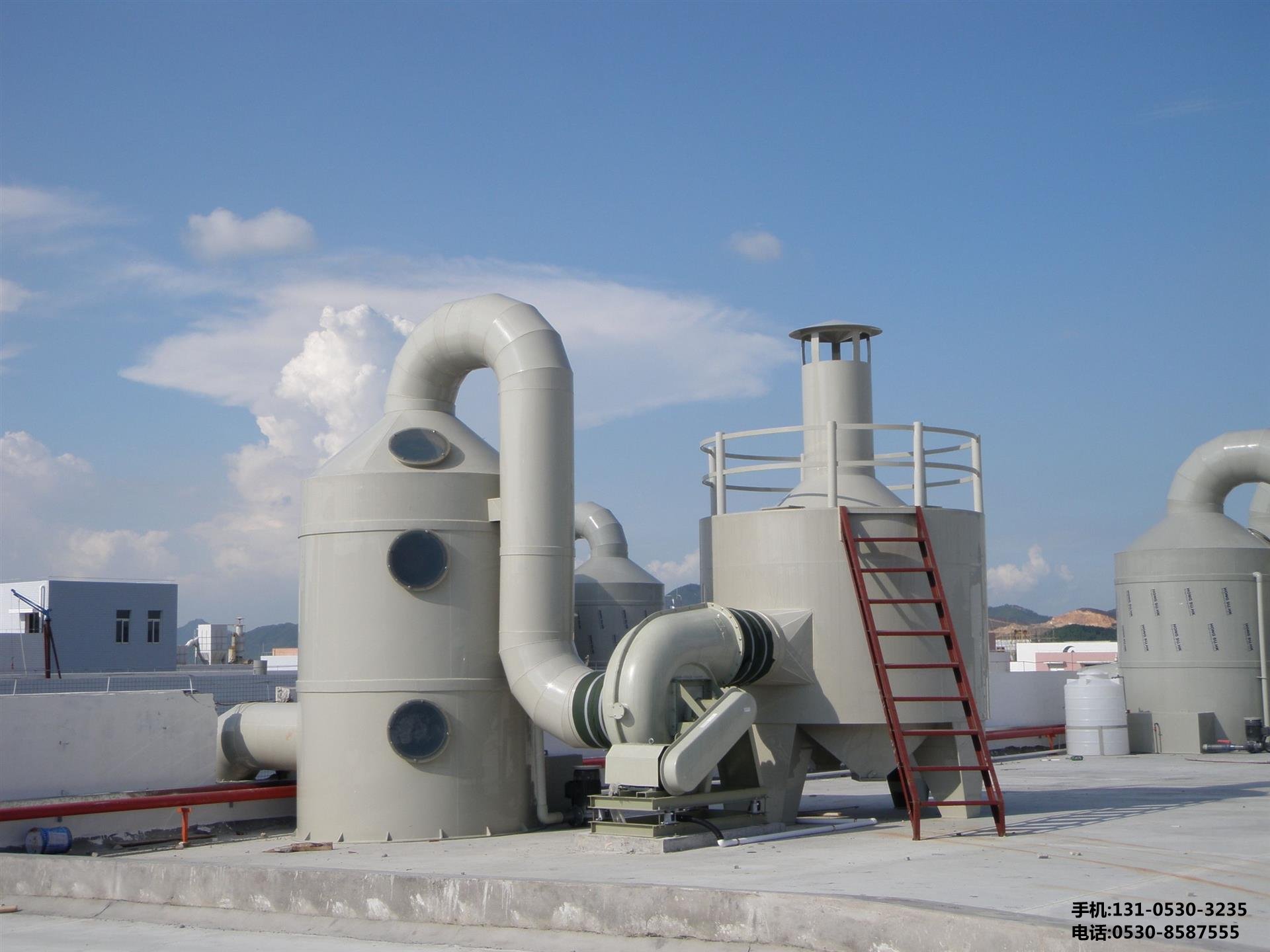

玻璃鋼凈化塔結構構造



#### 一、玻璃鋼凈化塔的基本結構



1. **塔體**：

   玻璃鋼凈化塔的塔體通常采用圓筒形結構，這種設計有助于氣體流動和分布。根據不同需求，塔體可以設計成單塔體或雙塔體結構。單塔體結構較為簡單，而雙塔體則通過法蘭分段聯接，便于運輸和安裝。



2. **貯液箱**：

   位于塔底，用于儲存吸收液（如氫氧化鈉溶液）。吸收液在塔內循環使用，通過與廢氣充分接觸來達到凈化目的。



3. **進風段**：

   經過壓處理后的廢氣***先進入凈化塔的進風段，該部分設計有導流裝置，確保廢氣均勻地通過整個塔截面。



4. **噴淋層**：

   在進風段上方設有噴淋層，吸收液通過噴頭均勻噴灑在填料層上，形成一層液膜，增加氣液接觸面積，提高凈化效率。



5. **填料層**：

   填料層是凈化塔的核心部分，通常采用比表面積***、透氣性***的材料如鮑爾環或圓紋花環等。填料層的主要作用是提供氣液傳質界面，使廢氣中的有害物質被吸收液充分吸收。



6. **旋流除霧層**：

   在填料層上方設置旋流除霧層，用于去除廢氣中的液滴和霧氣，防止二次污染。



7. **出風錐帽**：

   經過凈化和脫水后的氣體通過出風錐帽排出塔外，排入***氣。



8. **觀檢孔**：

   為了方便觀察和維護，塔體上還設有觀檢孔。

#### 二、玻璃鋼凈化塔的工作原理



玻璃鋼凈化塔主要利用液體吸收法進行廢氣凈化。其工作流程如下：



1. **廢氣引入**：

   酸霧廢氣由風管引入凈化塔，經過填料層。



2. **氣液接觸**：

   廢氣與貯液箱內的氫氧化鈉溶液（或其他吸收液）在填料層中發生氣液兩相充分接觸。通過氣液傳質，廢氣中的有害成分（如酸性物質）被吸收液吸收。



3. **除霧脫水**：

   經過凈化后的氣體進入旋流除霧層，去除其中的液滴和霧氣。



4. **排放**：

   ***終，干凈的氣體通過出風錐帽排入***氣。



#### 三、玻璃鋼凈化塔的***缺點



*****點**：



1. **凈化效率高**：

   玻璃鋼凈化塔對酸性和堿性廢氣的凈化效率非常高，氯化氫氣體的凈化率可達95%，硫酸霧的凈化率可達90%-95%。



2. **耐腐蝕性強**：

   由于采用了高性能的樹脂和纖維材料，玻璃鋼凈化塔具有******的耐腐蝕性能，能夠長期在酸堿性環境中使用。



3. **占地面積小**：

   圓筒形結構和一體化設計使得玻璃鋼凈化塔占地面積較小，便于安裝和布置。



4. **結構簡單**：

   相比于其他類型的凈化設備，玻璃鋼凈化塔的結構相對簡單，制造和維護都較為方便。



**缺點**：



1. **初期投資較高**：

   雖然玻璃鋼凈化塔的性能***越，但其初期投資成本相對較高，可能不適合所有企業。



2. **需定期維護**：

   盡管玻璃鋼材質具有較***的耐腐蝕性，但長時間使用后仍需進行定期維護和檢查，以確保其正常運行。
